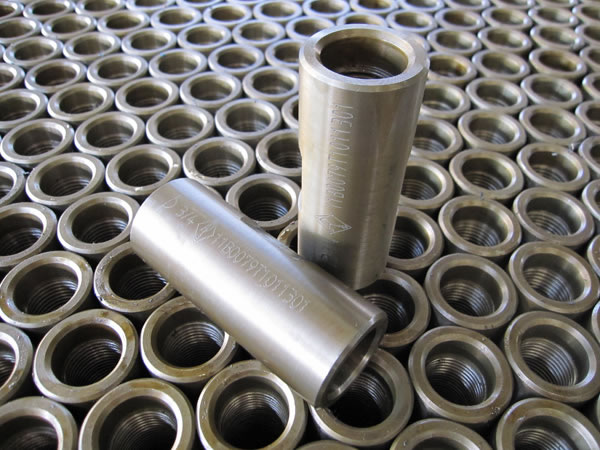

Barras de bombas acoplamientos
Descripción
acoplamientos de las varillas de bombeo se utilizan para conectar las varillas de bombeo o varilla de caballo. Este tipo de acoplamientos puede ser clasificado como acoplamientos de tamaño completo y acoplamientos agujero delgado. También se pueden clasificar como clase T, SM o acoplamientos del SA, de acuerdo con diferentes clases. Con excepción de eso, hay sub-acoplamiento que se utiliza para conectar las varillas de bombeo de diferente sizes.
ventajas
Somos capaces de fabricar todas las clases de acoplamientos especificados en la especificación de API 11B. Basado en años de experiencia en la fabricación, nuestro equipo técnico utiliza el tubo estirado en frío como la materia prima de los acoplamientos roscados de varillas de bombeo. Esto permite que la garantía de calidad, así como una alta eficiencia de costo de nuestros couplings.

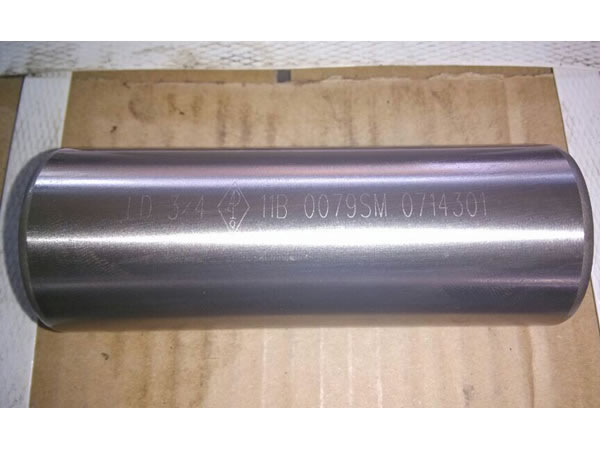

varilla de bombeo API
Parámetro
| Tamaño del acoplamiento completa | |||||
| Tamaño (en) | Acoplamiento D.O. W (mm) (0.13, -0.25) | Longitud L (mm) (1.57, -0.00) | Diámetro nominal de la rosca (en) | Duración del cuadrado de la llave (mm) | Hardness (HRA) |
| 5/8 " | 38.10 | 101.6 | 15/16 " | 31.8 | 56-62 |
| 3/4 " | 41.28 | 1-1 / 16 " | |||
| 7/8 " | 46.00 | 1-3 / 16 " | |||
| 1 " | 55.60 | 1-3 / 8 " | 38.1 | ||
| 1 1/8 " | 60.33 | 114.3 | 1-9 / 16 " | ||
| Nota: | |||||
| Delgado agujero de acoplamiento | |||||
| Tamaño (en) | Acoplamiento D.O. W (mm) (0.13, -0.25) | Longitud L (mm) (1.57, -0.00) | Diámetro nominal de la rosca (en) | Duración del cuadrado de la llave (mm) | Hardness (HRA) |
| 5/8 " | 31.75 | 101.6 | 15/16 " | 31.8 | 56-62 |
| 3/4 " | 38.10 | 1-1 / 16 " | |||
| 7/8 " | 41.30 | 1-3 / 16 " | |||
| 1 " | 50.80 | 1-3 / 8 " | 38.1 | ||
| Nota: | |||||
| Tamaño completo Sub Acoplamiento | |||||
| Tamaño (en) | Acoplamiento D.O. W (mm) (0.13, -0.25) | Longitud L (mm) (1.57, -0.00) | Diámetro del extremo pequeño del hilo (en) | Diámetro de biela rosca (en) | Hardness (HRA) |
| 5/8 "-3/4" | 41.28 | 101.6 | 15/16 " | 1-1 / 16 " | 56-62 |
| 3/4 "-7/8" | 46.00 | 1-1 / 16 " | 1-3 / 16 " | ||
| 7/8 "-1" | 55.60 | 114.3 | 1-3 / 16 " | 1-3 / 8 " | |
| 1 "-1 1/8" | 60.33 | 127,0 | 1-3 / 8 " | 1-9 / 16 " | |
| Delgado agujero de acoplamiento Sub | ||||||||
| Tamaño (en) | Acoplamiento D.O. W (mm) (0.13, -0.25) | Longitud L (mm) (1.57, -0.00) | Diámetro del extremo pequeño del hilo (en) | Diámetro de biela rosca (en) | Hardness (HRA) | |||
| 5/8 "-3/4" | 38.10 | 101.6 | 15/16 " | 1-1 / 16 " | 56-62 | |||
| 3/4 "-7/8" | 41.30 | 1-1 / 16 " | 1-3 / 16 " | |||||
| 7/8 "-1" | 50.80 | 114.3 | 1-3 / 16 " | 1-3 / 8 " | ||||
| Las propiedades mecánicas de acoplamiento | ||||||||
Resistencia a la tracciónRm (MPa) | Límite elástico Rel (Mpa) | Alargamiento UN (%) | Reducción de área Z (%) | |||||
| ≥ 655 | ≥ 405 | ≥ 16 | ≥ 48 | |||||
