conector
Conexión
Descripción

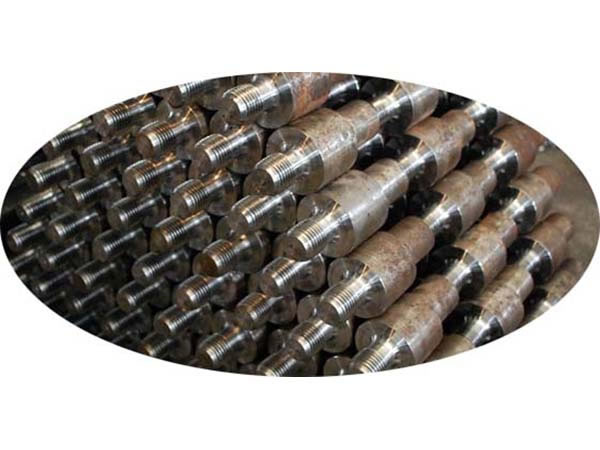

Conector es un tipo de accesorio de conexión que se puede utilizar para conectar rosca hembra o macho de acuerdo con el uso. Conector puede ser clasificado como conector macho doble (que puede ser clasificado como conector macho doble con mismo diámetro y la reducción de conector macho doble) y un conector macho-hembra.
Los conectores están hechos con acero de alta calidad de carbono (acero # 45) o de acero aleado (35CrMoA), y su característica mecánica es la dureza, que es HRA56-62 si se le pide ningún requisito especial.
ventajas
Nuestros conectores se han desarrollado de forma independiente por nosotros de acuerdo a las necesidades especiales de nuestros clientes para la conexión de las cadenas de varillas de bombeo. Estos conectores pueden ayudar a los clientes a conectar fácilmente el sarta de varillas y reducir los costos.
Clasificación
Los conectores pueden ser clasificados como conectores macho dobles y conector macho-hembra.
Nota
Al elegir conectores, debe ser claro acerca de los tipos de hilo en dos extremos. Esto le ayudará a obtener el conector de la derecha.
Parámetro
Descripción
Conector es un tipo de accesorio de conexión que se puede utilizar para conectar rosca hembra o macho de acuerdo con el uso. Conector puede ser clasificado como conector macho doble (que puede ser clasificado como conector macho doble con mismo diámetro y la reducción de conector macho doble) y un conector macho-hembra.
Los conectores están hechos con acero de alta calidad de carbono (acero # 45) o de acero aleado (35CrMoA), y su característica mecánica es la dureza, que es HRA56-62 si se le pide ningún requisito especial.
ventajas
Nuestros conectores se han desarrollado de forma independiente por nosotros de acuerdo a las necesidades especiales de nuestros clientes para la conexión de las cadenas de varillas de bombeo. Estos conectores pueden ayudar a los clientes a conectar fácilmente el sarta de varillas y reducir los costos.
Clasificación
Los conectores pueden ser clasificados como conectores macho dobles y conector macho-hembra.
Nota
Al elegir conectores, debe ser claro acerca de los tipos de hilo en dos extremos. Esto le ayudará a obtener el conector de la derecha.
Parámetro
Especificaciones de Doble Conector macho | ||||||
No. | Tipo | TJJT 16 | TJJT 19 | TJJT 22 | TJJT 25 | TJJT 28 |
1 | Tamaño (en) | 5/8 | 3/4 | 7/8 | 1 | 1-1 / 8 |
2 | OD hombro (mm) | 31.80 | 38.10 | 41.30 | 50.80 | 57.20 |
3 | Longitud (1,57, 0) | 110.0 | 114.3 | 127,0 | 140,0 | 152.4 |
4 | OD nominal del Pin (en) | 15/16 | 1-1 / 16 | 1-3 / 16 | 1-3 / 8 | 1-9 / 16 |
5 | Min. Longitud del cuello del cuadrado de la llave | 31.8 | 31.8 | 31.8 | 38.1 | 41.3 |
6 | Distancia entre Llave Plaza cuellos (0, -0.8) | 28.6 | 34.9 | 36.5 | 46.0 | 50.8 |
Especificaciones de reducir la doble Conector macho | ||||||||
No. | Tipo | Tamaño | Longitud conector Longitud conector | hombro hombro | OD nominal del Pin de rosca (en) | Llave de cuello cuadrado | ||
Gran final | Pequeño End | Min. Longitud Min. Longitud | Gap Wf (0, -0.8) | |||||
1 | YJJT16 × 19 | 5/8 x 3/4 | 110.0 | 38.10 | 1-1 / 16 | 15/16 | 31.8 | 34.9 |
2 | YJJT19 × 22 | 3/4 x 7/8 | 120,6 | 41.30 | 1-3 / 16 | 1-1 / 16 | 31.8 | 38.1 |
3 | YJJT22 × 25 | 7/8 × 1 | 140 | 50.80 | 1-3 / 8 | 1-3 / 16 | 38.1 | 47.6 |
4 | YJJT25 × 28 | 1 × 1-1 / 8 | 147,3 | 57.20 | 1-9 / 16 | 1-3 / 8 | 41.3 | 50.8 |
Especificaciones de conector macho a hembra | ||||||
No. | Tipo | TGMJT16 | TGMJT19 | TGMJT22 | TGMJT25 | TGMJT28 |
1 | Tamaño (en) | 5/8 | 3/4 | 7/8 | 1 | 1-1 / 8 |
2 | OD hombro (mm) | 31.80 | 38.10 | 41.30 | 50.80 | 57.20 |
3 | Longitud conector (1.57, 0) | 110.0 | 114.3 | 127,0 | 140,0 | 152.4 |
4 | OD nominal del / Rosca interior externa (en) | 15/16 | 1-1 / 16 | 1-3 / 16 | 1-3 / 8 | 1-9 / 16 |
5 | Min. Longitud del cuello del cuadrado de la llave | Diseño de acuerdo a los requisitos de los acoplamientos de tamaño completo especificados en SY / T 5029-2013 | ||||
6 | Distancia entre Llave Plaza cuellos Wf (0, -0.8) |
Especificaciones de Reducción de macho a hembra Conector | ||||||||
No. | Tipo | Tamaño (en) | Longitud conector Longitud conector | Diámetro exterior Diámetro exterior | OD nominal del Interior / Exterior Pin de rosca (en) | Llave de cuello cuadrado | ||
final masculina | Fin Mujer | Min. longitud WL | Gap Wf (0, -0.8) | |||||
1 | YGMJT 16 × 19 | 5/8 x 3/4 | 110.0 | 38.10 | 1-1 / 16 | 15/16 | Diseñado de acuerdo a los requerimientos de los acoplamientos del agujero delgado de cuadrado de la llave | |
2 | YGMJT 19 × 22 | 3/4 x 7/8 | 120 | 41.30 | 1-3 / 16 | 1-1 / 16 | ||
3 | YGMJT 22 × 25 | 7/8 × 1 | 135 | 50.80 | 1-3 / 8 | 1-3 / 16 | ||
4 | YGMJT 25 × 28 | 1 × 1-1 / 8 | 127,0 | 57.20 | 1-9 / 16 | 1-3 / 8 |
