соединитель
подключение
Описание

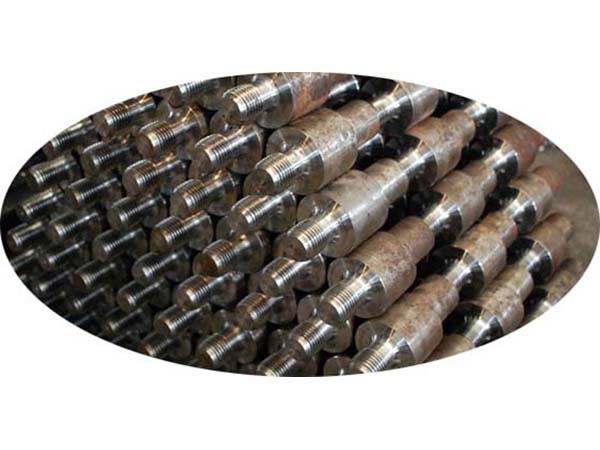

Разъем представляет собой вид подключения аксессуар, который может использоваться для подключения внутренней или наружной резьбой в зависимости от использования. Соединитель может быть классифицирована как двойной мужской соединитель (который может быть дополнительно классифицированы как двойной штекер разъема с одинаковым диаметром и уменьшая двойной мужской разъем) и мужской на женский разъем.
Разъемы сделаны с высококачественной углеродистой стали (сталь 45 #) или легированной стали (35CrMoA), и их механическое свойство является твердость, которая HRA56-62 если никакое специальное требование не просят.
преимущества
Наши разъемы независимо друг от друга разработанных нами в соответствии со специальными требованиями наших клиентов для подключения строк штанговых. Эти разъемы могут помочь клиентам легко соединить строку насосных штанг и снизить затраты.
классификация
Соединители могут быть классифицированы как двойные разъемы мужчин и мужского на женский разъем.
Заметка
При выборе разъемов, вы должны иметь четкое представление о типах резьбы на двух концах. Это поможет вам получить правильный разъем.
параметр
Описание
Разъем представляет собой вид подключения аксессуар, который может использоваться для подключения внутренней или наружной резьбой в зависимости от использования. Соединитель может быть классифицирована как двойной мужской соединитель (который может быть дополнительно классифицированы как двойной штекер разъема с одинаковым диаметром и уменьшая двойной мужской разъем) и мужской на женский разъем.
Разъемы сделаны с высококачественной углеродистой стали (сталь 45 #) или легированной стали (35CrMoA), и их механическое свойство является твердость, которая HRA56-62 если никакое специальное требование не просят.
преимущества
Наши разъемы независимо друг от друга разработанных нами в соответствии со специальными требованиями наших клиентов для подключения строк штанговых. Эти разъемы могут помочь клиентам легко соединить строку насосных штанг и снизить затраты.
классификация
Соединители могут быть классифицированы как двойные разъемы мужчин и мужского на женский разъем.
Заметка
При выборе разъемов, вы должны иметь четкое представление о типах резьбы на двух концах. Это поможет вам получить правильный разъем.
параметр
Характеристики Double Male Connector | ||||||
Нет. | Тип | TJJT 16 | TJJT 19 | TJJT 22 | TJJT 25 | TJJT 28 |
1 | Размер (в) | 5/8 | 3/4 | 7/8 | 1 | 1-1 / 8 |
2 | Плечо OD (мм) | 31.80 | 38.10 | 41.30 | 50.80 | 57.20 |
3 | Длина (1,57, 0) | 110,0 | 114,3 | 127,0 | 140,0 | 152,4 |
4 | Номинальный наружный диаметр Pin (в) | 15/16 | 1-1 / 16 | 1-3 / 16 | 1-3 / 8 | 1-9 / 16 |
5 | Минимум Длина гаечного ключа площади шеи | 31,8 | 31,8 | 31,8 | 38,1 | 41,3 |
6 | Расстояние между гаечный ключ Square Necks (0, -0,8) | 28,6 | 34,9 | 36,5 | 46,0 | 50,8 |
Характеристики Уменьшение Двойной охватываемый соединитель | ||||||||
Нет. | Тип | размер | Длина соединителя Длина соединителя | плечо плечо | Номинальный наружный диаметр Pin Thread (в) | Гайковерт площади шеи | ||
Big End | Малые Конец | Минимум длина Минимум длина | Gap Wf (0, -0,8) | |||||
1 | YJJT16 × 19 | 5/8 × 3/4 | 110,0 | 38.10 | 1-1 / 16 | 15/16 | 31,8 | 34,9 |
2 | YJJT19 × 22 | 3/4 × 7/8 | 120,6 | 41.30 | 1-3 / 16 | 1-1 / 16 | 31,8 | 38,1 |
3 | YJJT22 × 25 | 7/8 × 1 | 140 | 50.80 | 1-3 / 8 | 1-3 / 16 | 38,1 | 47,6 |
4 | YJJT25 × 28 | 1 × 1-1 / 8 | 147,3 | 57.20 | 1-9 / 16 | 1-3 / 8 | 41,3 | 50,8 |
Характеристики Мужчина-женщина Connector | ||||||
Нет. | Тип | TGMJT16 | TGMJT19 | TGMJT22 | TGMJT25 | TGMJT28 |
1 | Размер (в) | 5/8 | 3/4 | 7/8 | 1 | 1-1 / 8 |
2 | Плечо OD (мм) | 31.80 | 38.10 | 41.30 | 50.80 | 57.20 |
3 | Длина соединителя (1,57, 0) | 110,0 | 114,3 | 127,0 | 140,0 | 152,4 |
4 | Номинальный наружный диаметр внешнего / Внутренняя резьба (в) | 15/16 | 1-1 / 16 | 1-3 / 16 | 1-3 / 8 | 1-9 / 16 |
5 | Минимум Длина гаечного ключа площади шеи | Дизайн в соответствии с требованиями полных муфт размеров, указанных в SY / T 5029-2013 | ||||
6 | Расстояние между гаечный ключ Square шеек Wf (0, -0,8) |
Характеристики Снижение мужчины к розеточный разъем | ||||||||
Нет. | Тип | Размер (в) | Длина соединителя Длина соединителя | Наружный диаметр Наружный диаметр | Номинальный наружный диаметр Внутренний / внешний вывод Thread (в) | Гайковерт площади шеи | ||
Мужской Конец | Женский Конец | Минимум Длина WL | Gap Wf (0, -0,8) | |||||
1 | YGMJT 16 × 19 | 5/8 × 3/4 | 110,0 | 38.10 | 1-1 / 16 | 15/16 | Разработанный в соответствии с требованиями тонких отверстий муфт ключа квадрата | |
2 | YGMJT 19 × 22 | 3/4 × 7/8 | 120 | 41.30 | 1-3 / 16 | 1-1 / 16 | ||
3 | YGMJT 22 × 25 | 7/8 × 1 | 135 | 50.80 | 1-3 / 8 | 1-3 / 16 | ||
4 | YGMJT 25 × 28 | 1 × 1-1 / 8 | 127,0 | 57.20 | 1-9 / 16 | 1-3 / 8 |
